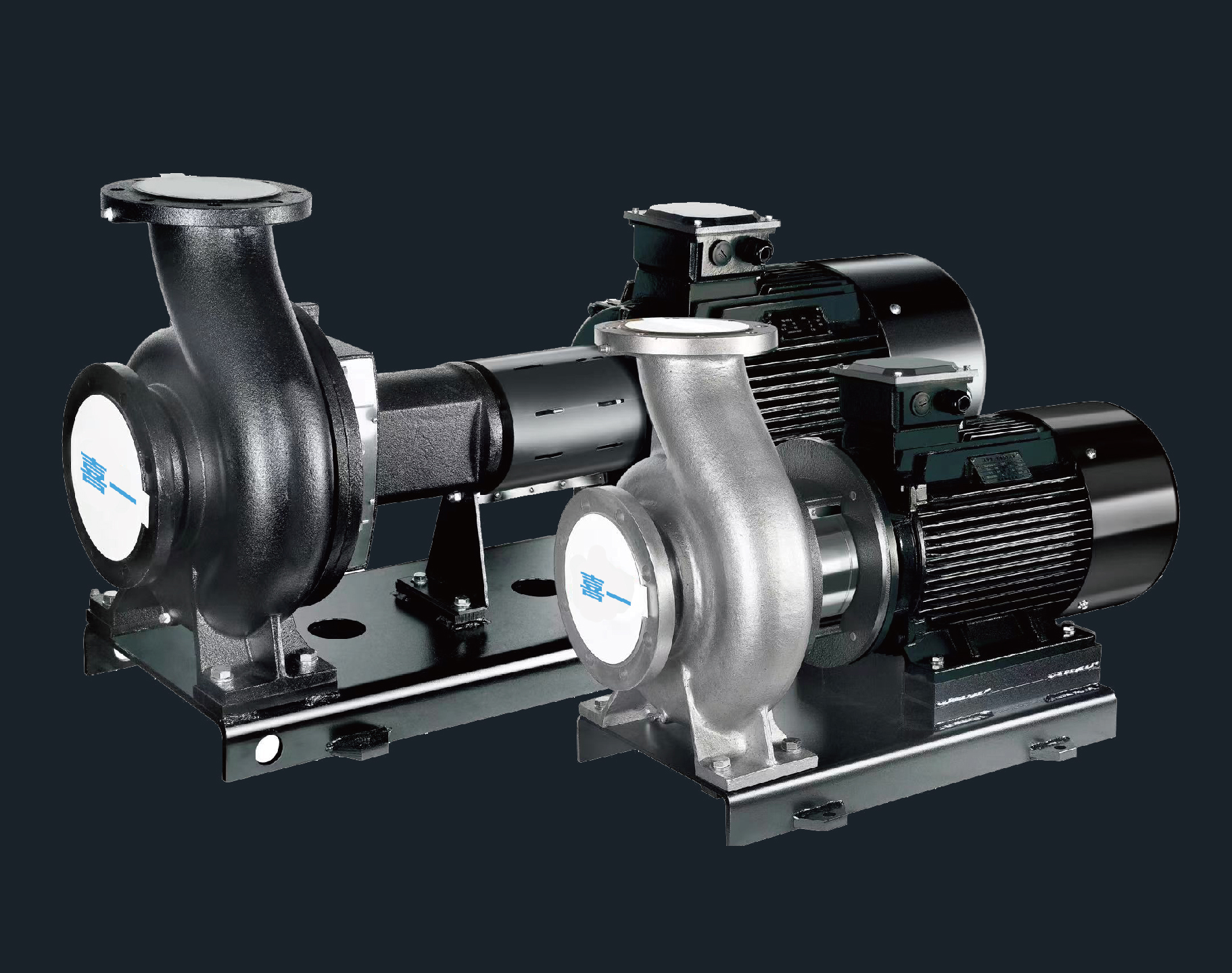

NISO／NIS／NISF端吸泵

典型应用

产品适宜在清洁、稀薄、非侵蚀、非易燃易爆且不含

固体颗粒或纤维的液体中使用。

供水系统

供热、空调系统

增压供水、恒压供水

消防喷淋系统

灌溉、畜牧使用

工业冷却、加热循环系统

工业输送、排放系统

泵结构

泵为非自吸、单级单吸卧式、轴向进水、径向出水,泵 体底部与底座固定。

采用标准型耐磨机械密封。

全封闭、风冷IEC标准电机。

NISO采用轴承架,可进行轴承定位,避免轴承的轴向

窜动,同时提高了转子部件的刚性。

NISO整体式泵轴,采用油脂润滑的导向深沟球轴承。

NISO泵与电机之间采用半弹性联轴器相连。

NISO泵外形及安装尺寸符台ISO2858标准。

NIS,NISF泵采用直联型联接加长轴结构。

铸铁泵体进出口法兰符合GB/T17241.6(ISO7005-2)标 准,压力等级PN16;不锈钢泵体进出口法兰符合GB/T9113

(ISO7005-1)标准,压力等级PN16。

特点

采用后拉式结构、维修时无须拆除泵体及管路。

NISO泵型仅采用4种泵轴及悬架体部件,提高了零件的 互换性。

NISO,NIS,NISF叶轮进行了优化设计,进口口径加大无满 流有效地降低水泵汽蚀余量使得水泵运行平稳低噪声,性能 曲线较平,流量范围较宽,性能与国外同行相似。

NIS带G,带Q系列产品完全按照GB/T5662最新标准设 计,性能曲线相对于NISO,NIS,NISF型性能曲线较为陡峭流量 范围符合目标要求。采用优秀的水力模型、CFD优化,效率 高,扬程分布合理。结构紧凑,安装方便。

NIS,NISF泵体积小、结构紧凑、安装简单。
